井下摄像机：井筒检查的新维度
随着石油和天然气井眼老化，业主需要新的更好的方法来收集 - 并了解 - 有关其资产状况的情报。
井下摄像机可用于在完井期间找到井筒中的限制，并且它们可以定位套管和其他管件被损坏或腐蚀的区域并测量裂缝和裂缝。其他应用包括井流可视化，压裂前后的穿孔测量，防喷器检查，滑动套管，SSSV，封隔器泄漏和衬管顶部。但井下摄像机可用于基本井眼检查。它们可以用来加速钓鱼。
“以前，他们是在盲人或带有印象块的地方进行识别。鱼可能在这里，它可能在那里，“Expro产品线经理Prakasen Vatakkayil说。
在井下运行摄像机的简单方法使得可以检查鱼，观察鱼的方向，捕获鱼的测量结果并设计合适的工具来捕获鱼。
“这可以减少捞出鱼所需的行程次数，”Vatakkayil说。
Expro本身已经使用了井下摄像机超过三十年，并在几年前购买了DHV国际公司，以完善其井下摄像机产品。
有些跑步机将卡钳与摄像机结合在一起。在那种情况下，Vatakkayil说，相机将在洞中运行图像，并且卡尺将从洞中进行测量。
井下摄像机技术已经发展。以前，这样的相机只能直视，但有些人可以拍摄侧视图，包括通过DHV采集成为Expro工具箱一部分的ViewMax相机。
增强功能使得ViewMax Lite更轻更小，而其他LED则有助于控制井下照明。其他公司提供的相机可提供客户可能觉得有用的颜色或其他功能。
“我们还与科技公司合作，”Vatakkayil说。其中一个合作伙伴是Vision iO，这是一家井下相机制造商，在工作中具有3D功能，应该“对客户来说很有趣并且是一个有用的优势”。
根据Vatakkayil的说法，该合作伙伴现有的独特鱼眼摄像技术可以在整个井中以一系列185/360度无缝高分辨率彩色图像进行视觉记录，无需从前视图切换到侧视图即可提供井眼的全景视图。
WellViewer在屏幕上显示WellCAM 3D图像。 （图片来源：Vision iO）
Vision iO的全球客户总监David Clover表示，“运营商不仅仅想要一张图片，而且这导致我们使用现有工具进行了大量的开发。”

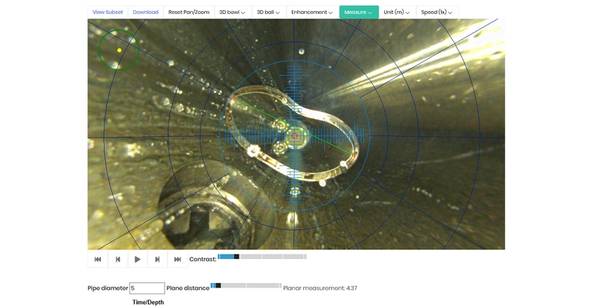

前几代WellCAM井下摄像机可以测量宽度和高度方面的井眼完整性问题，并应用过滤器去除流体中的碎屑或颗粒。最新的迭代不仅将测量结果带入3D，而且还为操作带来了井眼分析。
“它提供了额外的尺寸，除了宽度和高度之外的深度，”他说。
最新一代WellCAM井下摄像机可与3D打印结合使用，生成受损井眼区域或鱼类的复制品。它还可以与3D虚拟现实耳机一起使用以查看井内。
Clover表示，Vision iO的WellCAM 3D技术可沿工具的长度将多个摄像机放在螺旋线上，以便对井筒进行360度扫描。他说，这个概念已得到证实，供应商希望在2019年第四季度在测试井中运行原型。
“不仅仅是查看图像，如果有鱼或损坏的阀门或损坏的气举心轴”，使用系统中捕获的数据，他们可以“打印出井筒中的物品并将其交给生产工程师或渔业公司并且说，'这是我们发现的，这里是让你解决问题的信息'，“Clover说。 “我们已经用干式原型完成了这项工作。”
捕获的数据可以被动画化以便用虚拟现实系统在360度下观看，以允许用户“操纵或在井眼图像中移动”。
“在今天成熟的油田，有腐蚀，损坏和磨损等问题，井眼的完整性对客户来说很重要，他们很容易通过每年运行一次这种类型的相机来看到井筒的恶化， “Clover说。
他说，这种逐年的观点将使运营商能够深入了解如何确定干预措施和修井的优先顺序，以最大限度地降低成本并改善HSE。
WellCAM 3D相机是一个直径为2 7/8英寸的工具。它可以作为独立工具在字符串末尾或中间串中与多个遥测工具一起运行。然而，像所有井下摄像机一样，它需要清澈的流体才能对井筒成像。
早期的相机已经完成了400多次操作。
直接从WellCAM 3D相机数据生成的3D打印。 （图片来源：Vision iO）
