在不断变化的法规中争夺20K设备

由詹妮弗帕拉尼奇3 五月 2019

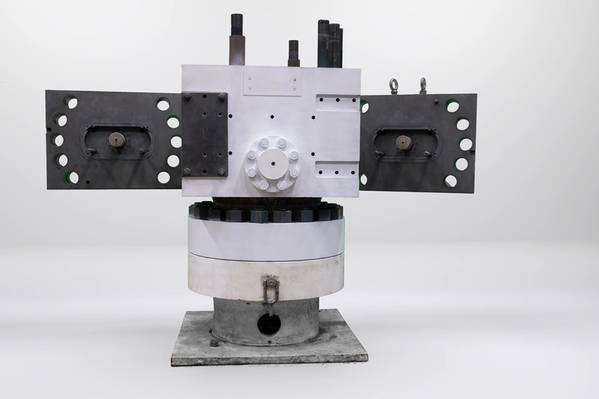

BHGE的20K柱塞符合PR2和API 16A HPHT Annex H要求。 (来源:BHGE)
BHGE的20K柱塞符合PR2和API 16A HPHT Annex H要求。 (来源:BHGE)

拥有20,000 psi的设备的客户压力持续了十多年,但尚未确定行业标准。这并未停止订购此类设备,但有些设备后来被取消。

通用电气公司的贝克休斯公司在休斯顿的实验室拥有20K海底防喷器(BOP)原型及相关设备。 20GE BOP已经过全面测试,完全符合最新的API 16A第4版PR2草案和附录H,钻井设备规范,BHGE钻井产品总监Bob Judge说。

也就是说,BHGE的系统工程经理Viral Shah指出,现有的16A规范实际上并没有解决超过15K psi的设备,尽管草案规定的15K + psi规格(称为附件H)正在进行中。

“我们已超出附件H中规定的草案要求,”Shah说。 “一旦超过15,000 psi,就会有很多活动件。到达终点并不容易,但我们现在就在那里。“

当BHGE开始这项工作时,Judge说,API 16A第4版PR2指定不存在。

“这是新的,”法官说。 “随着法规的变化,我们必须承认并继续发展。”

Shah指出,从现有法规到拟议法规的最大变化之一是分析标准,例如材料特性和疲劳分析。他补充说,不仅标准不存在初始订单为20K海底BOP,但不同的市场条件占优势。

“在没有标准的情况下,该行业必须尽力了解20K特有的条件,这些条件不同于我们可能遇到的15K,”Judge说。他说,有无限的可能性,BHGE已经提升到一个可管理的数字。 “从设计和测试的角度来看,这是我们行业所做的最严格的事情。”

20K BOP堆栈,带有六个柱塞和两个环形堆叠。 (来源:BHGE)

BHGE的20K BOP孔径为18.75英寸,额定温度高达350华氏度。公羊拥有255万磅的剪切力。整个堆叠的占地面积约为20英尺x 15英尺。根据配置,堆叠大约49英尺或56英尺高,重约100万磅。

“当我们开始20K旅程时,我们正在寻找建造专用钻井船的人,每小时20,000 psi。然后市场发生了变化。客户想知道,“我们能否为现有的20K改装钻机进行改造?”Shah说。 “从那时起,我们就设计了20K堆,以匹配15K防喷器组的占地面积,使我们的客户能够改造现有的钻机。”

迄今为止,BHGE已经建立了20K BOP原型和相关设备,它正在休斯顿实验室进行测试和开发以及对公羊进行鉴定,Judge说。 BHGE于2017年开始运输符合API 16A标准的20K海底井口连接器,用于封盖堆垛。

BHGE现在正在与运营商一起进行前端工程设计(FEED)研究,以根据他们的具体要求设计和验证20K设备,以便运营商在墨西哥湾部署20K设备。

已经有运营商考虑过20K设备,超出防喷器,井口,树木和其他设备。

“市场已经确定了需求和愿望,但我认为经济学还没有成功,”法官说。 “我们正处于监视和等待模式,当行业准备就绪时,我们已做好准备。”

20K井口连接器已通过API 16A第4版和附录H要求的认证和测试。 (来源:BHGE)
